Photoneo MontionCam-3D S相機安裝指導
發布時間：2021-12-01 17:48:13 作者：顯揚科技
Photoneo MotionCam-3D是一款高精度、高分辨率的快照3D區域掃描設備，適用于大型工作區域。Photoneo 3D相機提供了結構光設備的掃描質量，能夠掃描動態場景。掃描過程包括在激光照射下捕獲場景，并進行處理和傳輸，將3D數據傳輸至運行驅動程序軟件的計算機。
MotionCam-3D使用激光獲取3D數據。它可以捕捉動態場景，也可以捕捉靜態場景。MotionCam-3D的視覺效果與肉眼所能看到的一樣。
適合掃描的對象（包括但不限于）：
■ 粗糙表面物體，例如木材、橡膠等。
■ 表面無光澤的物體，如噴砂鋁、鑄鐵等。
■ 模制、未拋光的塑料材料。
一些不適合掃描的物體（包括但不限于）：
■ 鏡子和拋光金屬，
■ 大多數液體（如水、油），
■ 半透明和透明對象（例如玻璃、透明塑料）

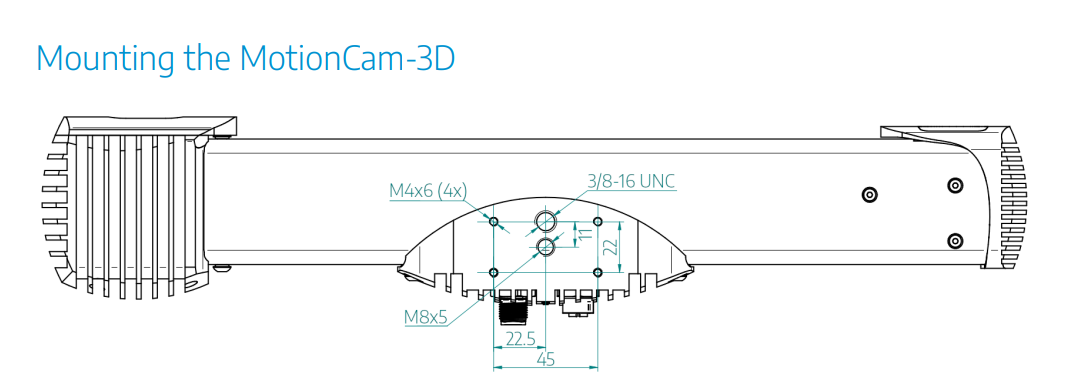

Photoneo MontionCam-3D S相機安裝指導：
■ 使用 4x M4 螺釘和合適尺寸的金屬安裝板 - 首選安裝
散熱的方法。
■ 使用M8 螺釘。
■ 使用帶三腳架的 3/8 - 16 UNC 螺絲。
注意：在使用設備時，產品表面可能會變得很燙，可以將設備安裝在金屬安裝板上用于散熱。

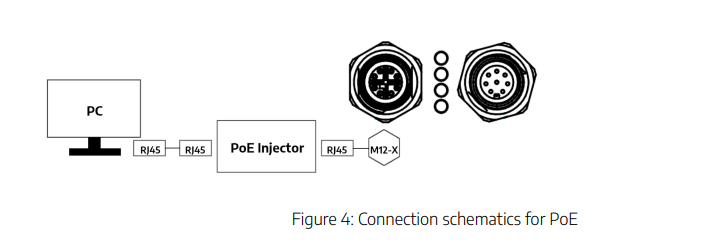

24伏供電

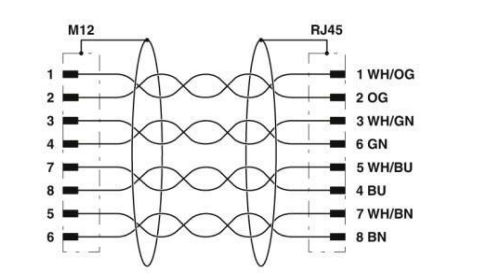

1.將M12-X RJ45電纜連接到MotionCam-3D和您的計算機或交換機
2.將M12-A連接至MotionCam-3D和24 V適配器
配置

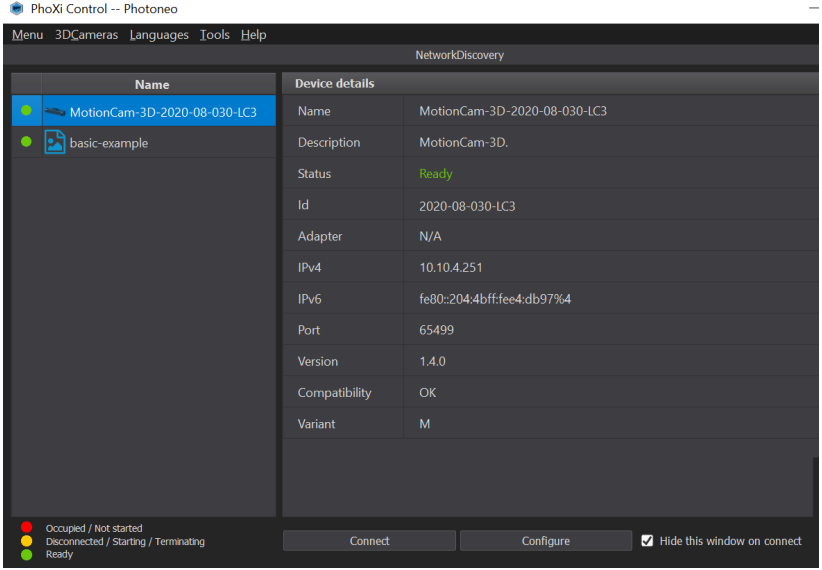

PhoXi Control是一種計算機應用程序，用作Photoneo掃描設備的驅動程序。它允許用戶通過圖形用戶界面或API手動控制MotionCam-3D相機。GUI主要用于設置掃描環境、配置高級掃描參數和使輸出可視化。此外，GUI還可以用作開發的強大調試工具使用API。
對API的調用在GUI中觸發與用戶輸入相同的響應。通過以下方式觸發掃描后：調用API方法，應用程序將執行掃描，將其作為調用的輸出發送并顯示同時在GUI中。
該API是為PhoXi 3D掃描儀和應用程序構建定制應用程序的中心平臺MotionCam-3Ds。為了方便開發過程和減少計算需求，所有計算是在設備本身上進行的。
